产品介绍

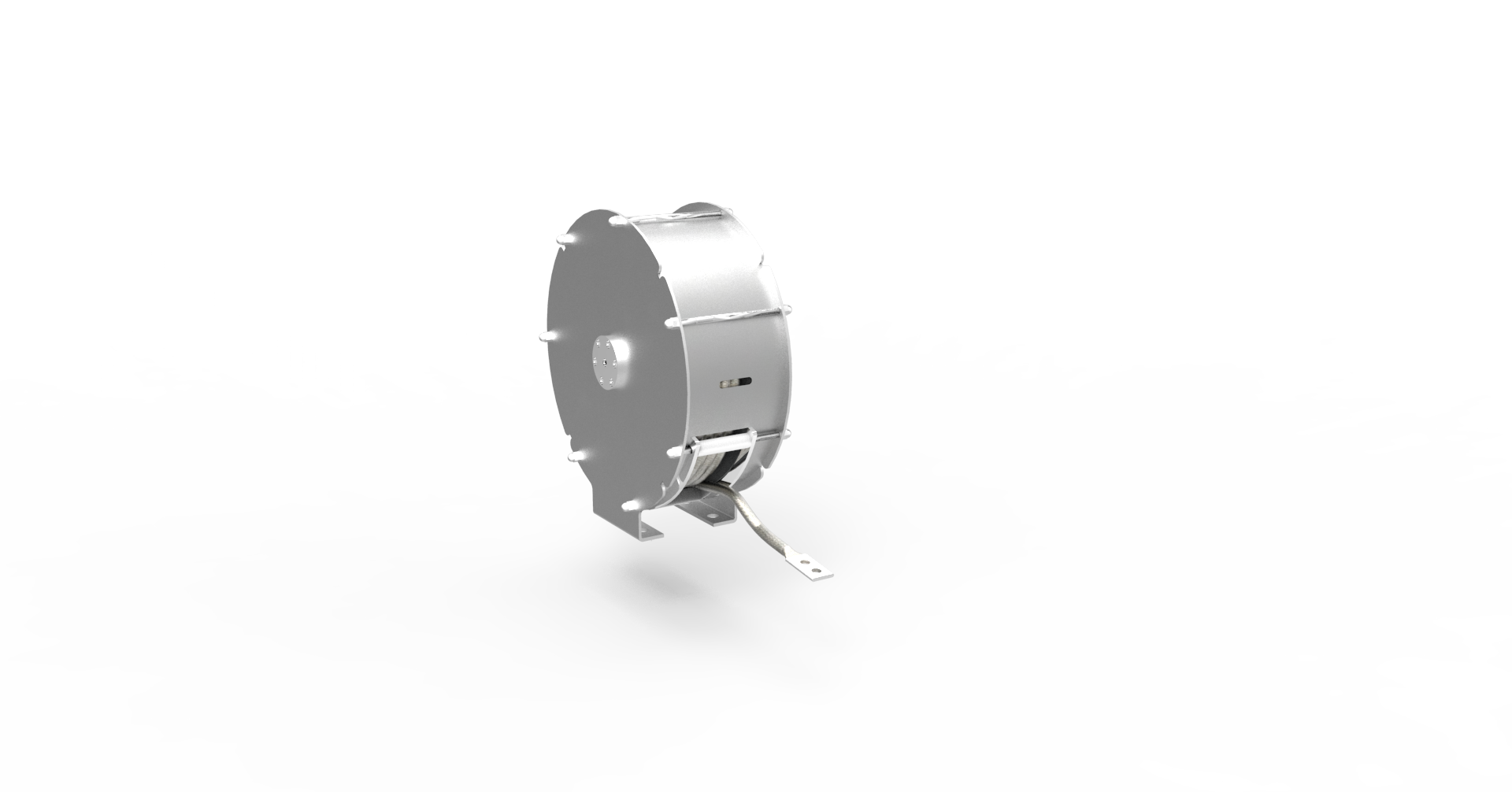

中低频雷电流分流器是大型外浮顶储罐中低频雷电流泄流装置，通过可伸缩式导线盘及分流导线连接浮盘与罐壁，实现浮盘与罐壁的低阻抗电气连接，确保浮盘上的中低频雷电流得到及时释放。
美国 API 标准中指出无论是正电荷雷电，还是负电荷雷电，所形成的雷电流都包括高频、中频和低频电流波形。而电流的传导遵循近距离、低阻抗原则。高频、中频电流会沿距离最近、阻抗最低的路径进行传输，即直路导通（高中频雷电分路器）。中频、低频电流会沿距离最近、阻抗最低的路径进行传输，可以是直路导通，也可以是电阻低的旁路导体传输，即旁路导通（中低频雷电分流器）。所以中低频雷电流分流器又名伸缩式接地装置。
遵循标准
GB50074-2014 《石油库设计规范》
GB15599-2009 《石油与石油设施雷电安全规范》
GB/T21714 《雷电防护》
NFPA780-2011 《雷电保护系统的安装标准》
API RP 545-2009 《地上易燃液体储罐的雷电防护工业标准》
Q/SY 08718.1-2019 外浮顶油罐防雷技术规范 第1部分：导则
Q/SY 08718.3-2020 外浮顶油罐防雷技术规范 第3部分：中低频雷电流分流及监控系统
产品型号
设备型号：HRG2305-S
导线参数
分流线材质：内层镀锡软铜复绞线、外层不锈钢编织保护套
分流线截面积：≥50mm 2
分流线长度：23-30m
最大冲击阻抗：（10/350µs 波形）＜3Ω
最大通流量：≥100KA
产品安装
(1)中低频雷电流分流器安装间距＜30m，沿储罐圆周均布；
(2)伸缩装置固定在罐壁槽钢上沿，分流线接在浮盘泡沫挡板上。
安全保障

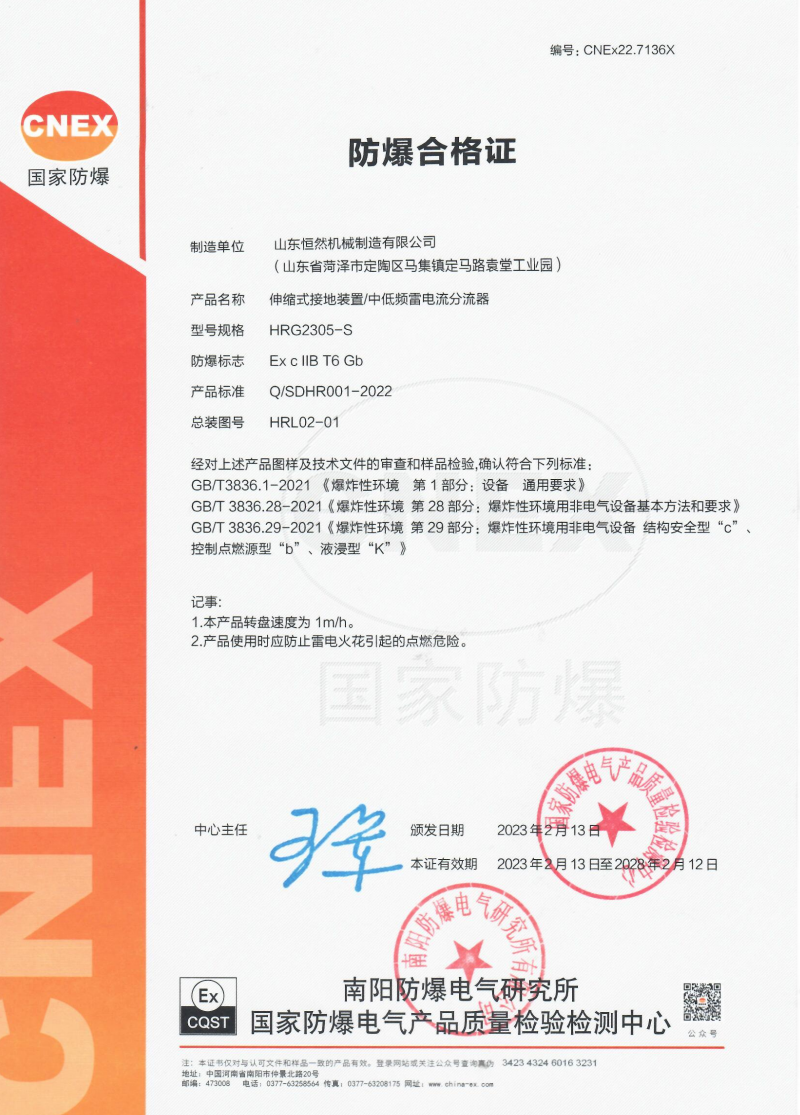

严格执行国家标准并通过国家级防雷中心检测和防爆安全检测。
