油罐喷射器

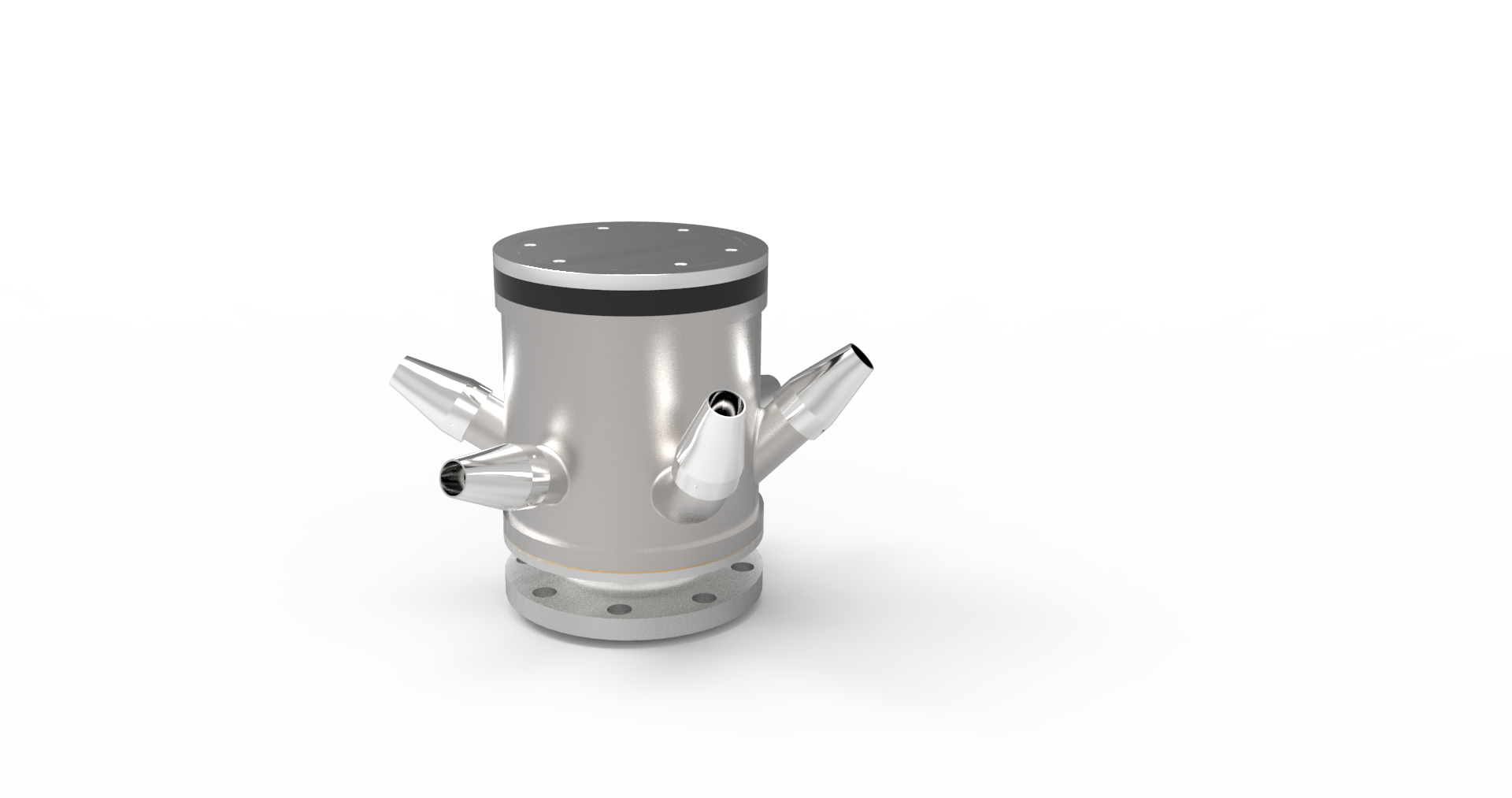

旋转喷射器

产品介绍

旋转喷射器主要用于大型原油储罐、重油储罐及粮油储罐的防沉积作业,和汽柴油、航煤油、燃料油、润滑油等各种液体储罐的调合作业。是传统的侧壁搅拌器的替代品,解决了以往中的噪音大,罐壁漏油,强电启动等安全隐患


产品介绍

旋转喷射器主要用于大型原油储罐、重油储罐及粮油储罐的防沉积作业,和汽柴油、航煤油、燃料油、润滑油等各种液体储罐的调合作业。是传统的侧壁搅拌器的替代品,解决了以往中的噪音大,罐壁漏油,强电启动等安全隐患


产品详情

  • untitled

    功能简介

    旋转喷射器主要用于大型原油储罐、重油储罐及粮油储罐的防沉积作业,和汽柴油、航煤油、燃料油、润滑油等各种液体储罐的调合作业。是传统的侧壁搅拌器的替代品,解决了以往中的噪音大,罐壁漏油,强电启动等安全隐患旋转喷射器主要具备这两种功能

    一、油品调合(均质、均热)

    随着油品仓储业的发展,油品仓储服务设施的功能越来越完善,油品储罐不单是油品存放及储存的功能,更是具有市场变化需求的多方面功能。通过油品调合、勾兑获取更大的附加利润,所以要求储罐设施具备完善的调合功能。

    二、防止沉降(罐底油泥清理)

    油品进入储罐后,先是比油重的杂质快速沉降,接着游离态的水向罐底沉降,最后油品所含的角质和蜡质凝聚与轻质成分分离,逐渐形成絮状慢慢向罐底沉降。而储罐旋转喷射器具备防止沉降、罐底油泥清理的功能,为用户延长了清罐周期,降低了清罐成本,提高了罐容使用率,直接提升了企业的经济效益。

    作用原理

    旋转喷射器本身无动力,是利用原有的流程循环泵及工艺管线体系,设备由管线与外部工艺管线输送泵相连结,而由泵抽取罐内介质,经过泵的压力再打回储罐经旋转喷射器喷出。

    执行标准

    SH/T 3046-2009            立式圆筒形钢制焊接储罐设计规范

    SH/T 3097-2000            石油化工静电接地设计规范

    GB/T 13348-2009          液体石油产品静电安全规程

    HG/T 20592-2009         钢制管法兰(PN系列)

    HG/T 20615-2009         钢制管法兰(class系列)

    SH/T 3406-2013            石油化工钢制管法兰

    ZL.2017212529655        储罐用喷射搅拌器专利

    石油工业出版社               油品储运设计手册

    中石化出版社                  油品调合技术

    安全保障

    旋转喷射器主要用于油品的储罐防止沉降及调合作业,然而部分油品为易燃易爆产品,为保证其使用安全性,产品安全保障如下:

    1、增加静电导出装置,旋转部分与非旋转部分由合金铜作为电气连接,底座与罐底板由50mm²铜编织线作为电气连接;

    2、针对每个储罐参数一对一设计计算,根据循环泵参数及储罐参数计算出安装台数、喷嘴数量、喷射角度及喷射速度,保证其在安全的前提下达到最佳使用效果。

    工艺流程图

    工艺流程图
